新时代的景观照明者舞台灯关项目，居多以幻彩可变化为主。为了达到变光变色幻彩的效果，常规都会用到DMX512控制系统来进行调节。大时代在变化，越多设计方选择DMX512调光系统，但是还是有少数人对DMX512调光系统并不了解，采购DMX512调光灯具时需要注意哪些问题？安装和调试哪里需要注意？今天小编就带您全面了解DMX512调光。

什么是DMX512控制?

DMX512英文是Digital Multiplex With 512 pieces of information (即多路数字传输)。

DMX512协议最先是由USITT(美国剧院技术协会)发展成为从控制台用标准数字接口控制调光器的方式。与DALI用于表现静态效果刚好相反，DMX512主要用于表现被照物的动态效果，即DMX控制的灯是给人的感觉是一直在变动，以色彩变化为主，适合渲染气氛，所以一般应用在景观灯和舞台灯光。

DMX512控制每个回路带点数

每个输出回路最大支持512通道

DMX512注意事项：

在实际操作中，分享几个经验，能减少一些控制问题：

① 超五类网线的传输距离不超过100米;

② 控制器之间距离超出100米的情况，使用光纤;

③ EIA485协议规定每个中继器所带的节点数不超过32;

④ 每个控制回路的布线遵循总线结构布局;

⑤ 信号线与电源线要分管敷设。

工程调试中的常见问题及解决方法：

一、整个控制回路灯具乱闪不受控怎么办?

1. 确认控制器信号输出正常

当出现整个控制回路灯具不受控制时，有条件的情况下，首先用临时控制器单独测试该回路是否受控;

a. 受控——原控制器信号输出有问题(或布线文件问题，或端口硬件问题，或端口接线问题);

b. 不受控——继续排查;

c. 断掉第一支灯具之后的灯，单独测试第一支灯，来确定是控制器问题还是后面灯具带来的信号干扰影响;

此时往往第一支灯是OK的。

2. 排查故障节点或灯具

在控制器信号输出正常的情况下，慢慢增加灯具，找出导致回路信号不正常的节点或灯具;通常采用“二分法”更快速。

二、某个控制回路个别灯具乱闪不受控

1. 确认控制器布线是否到位

控制器的布线文件的布灯数量要与现场安装灯具数量一致。

2. 用满布线文件测试

先用测试程序进行控制测试，也就是单端口布线文件从1-512个通道数布满。

a. 乱闪灯具受控，此时对该回路灯具重新写码，问题即可解决;

b. 个别灯具仍不受控，检测不受控灯具的信号输出端的接线是否正确或者灯具本身存在质量问题。

三、什么情况下需要增加信号放大器?

信号放大器的一个作用是信号放大，把减弱的信号重新恢复到起点的强度;另一个作用即信号隔离，防止由灯具故障对控制器带来损伤。

标准情况下，按照EIA485协议，每32个节点需要增加一台信号放大器。以避免在雨天或者其他情况下灯具信号变弱，从而出现灯具乱闪的现象。

四、加放大器的分控器输出端口可以带多少个节点?

在目前EIA485协议里面规定的标准，一般建议是32个节点增加一台放大器。但在实际操作中也可以超过60个节点，只是这样会存在信号不稳定的安全隐患。

五、如果信号线没有了屏蔽，信号还可以传输吗?如果可以，距离又是多远?

国内很多项目都是用的网线来做信号线，基本都是不带屏蔽的，传输距离肯定是会打折扣的，但具体还是要看用在什么项目来做定夺。最远距离一般都可以达到100m左右。

六、DMX各回路之间时间上不同步怎么办?

在同一台分工器有几个不同的端口，其中有些个别的端口输出信号会有明显的延时，这时需要做的就是把控制器的参数重置。因为出现这种状况的最大可能是控制器本身的参数问题导致了各个端口的输出频率不同，从而导致了各个端口的信号输出不同步。

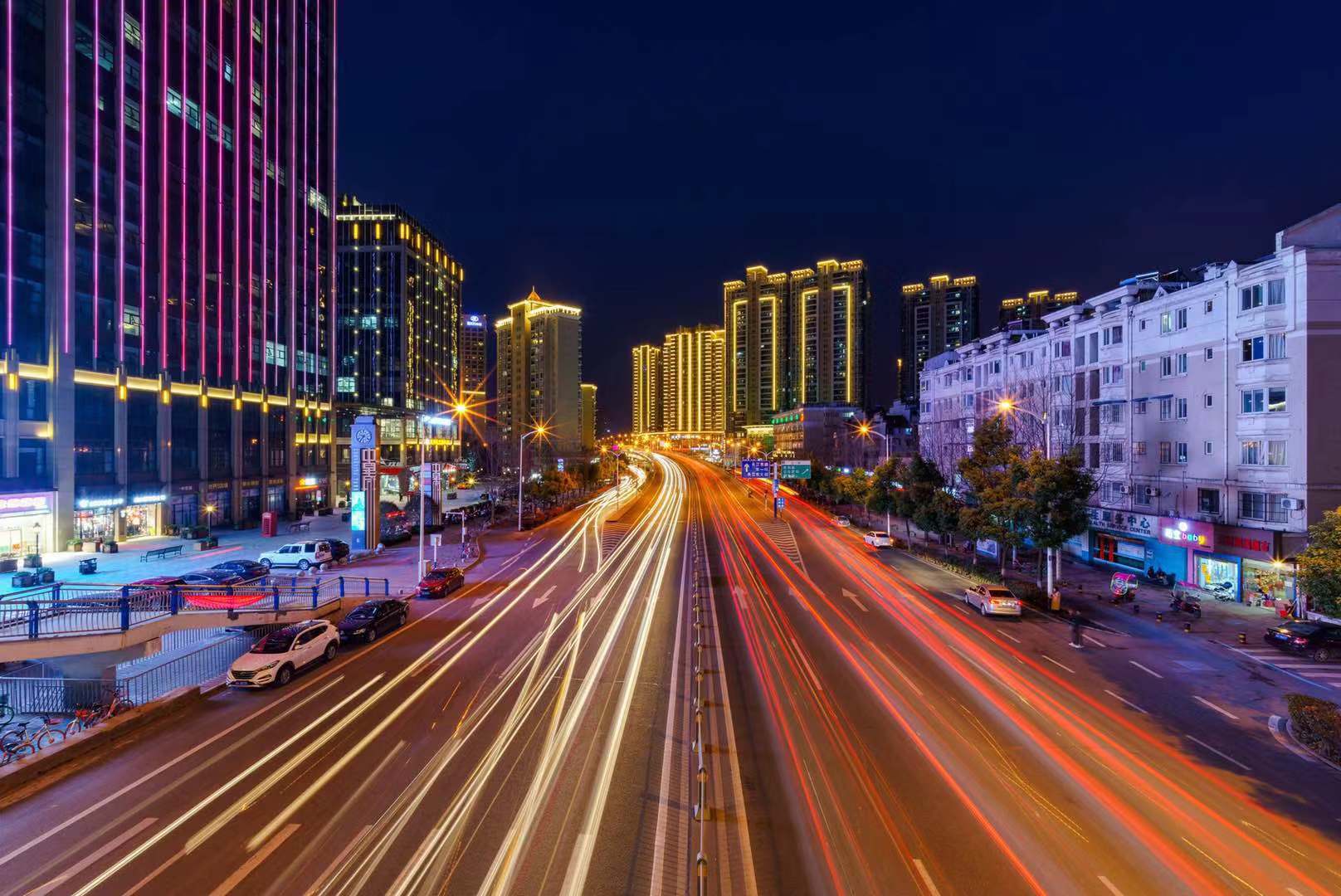

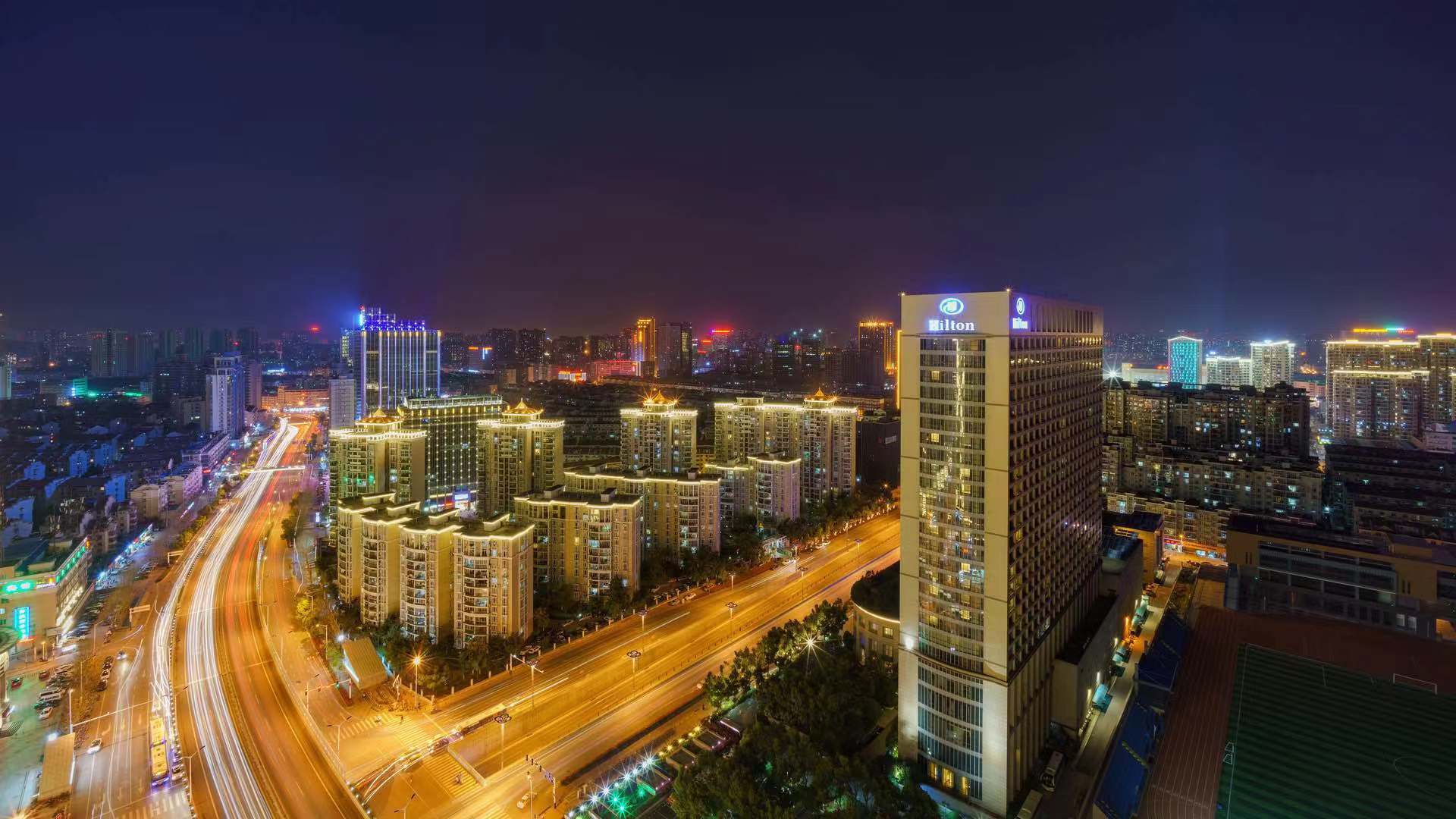

深圳南牛照明DMX512调光灯具安装案例展示：

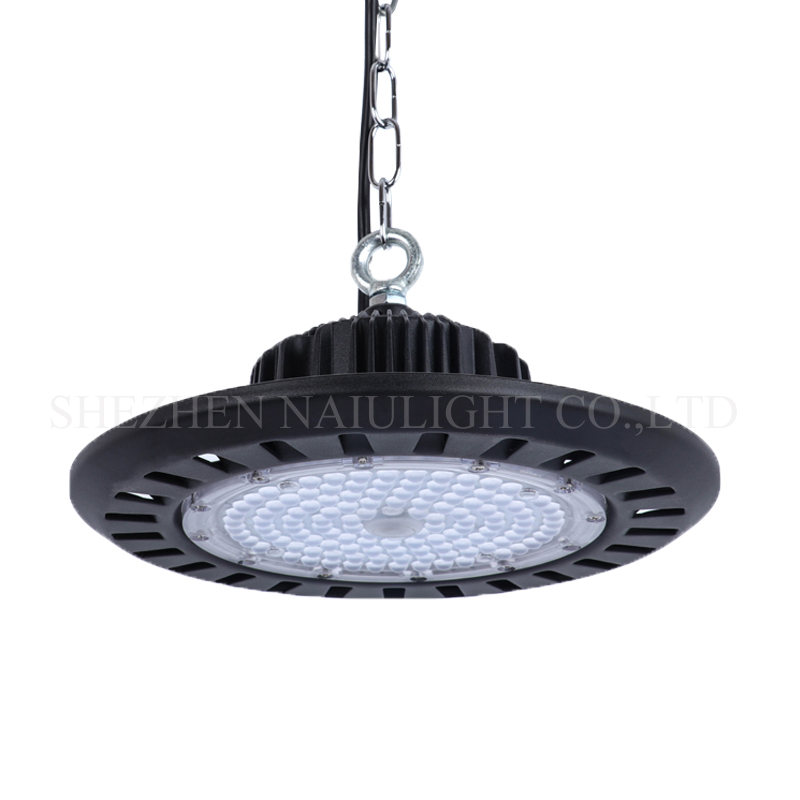

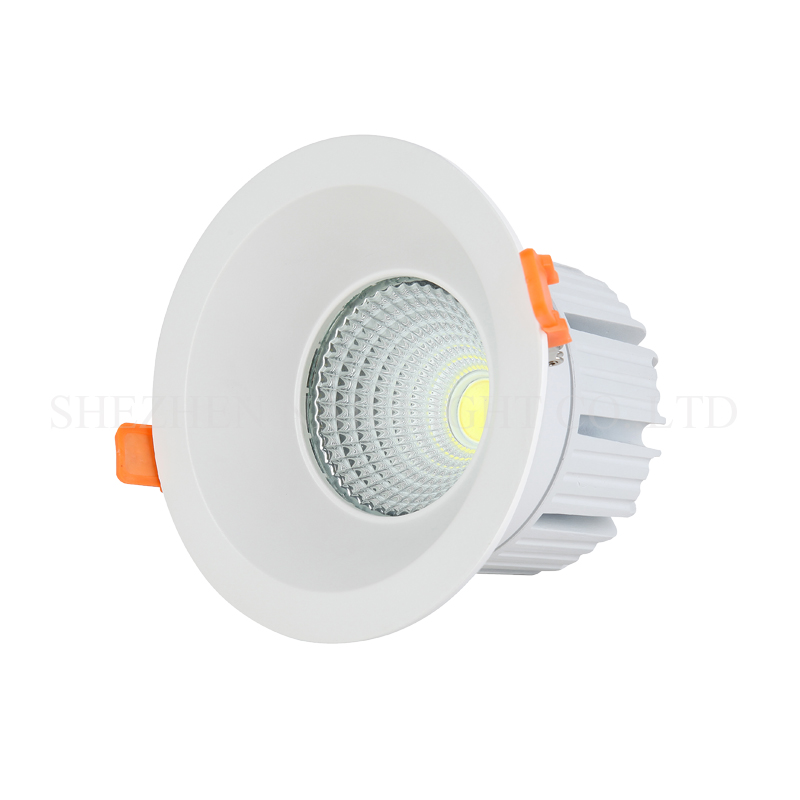

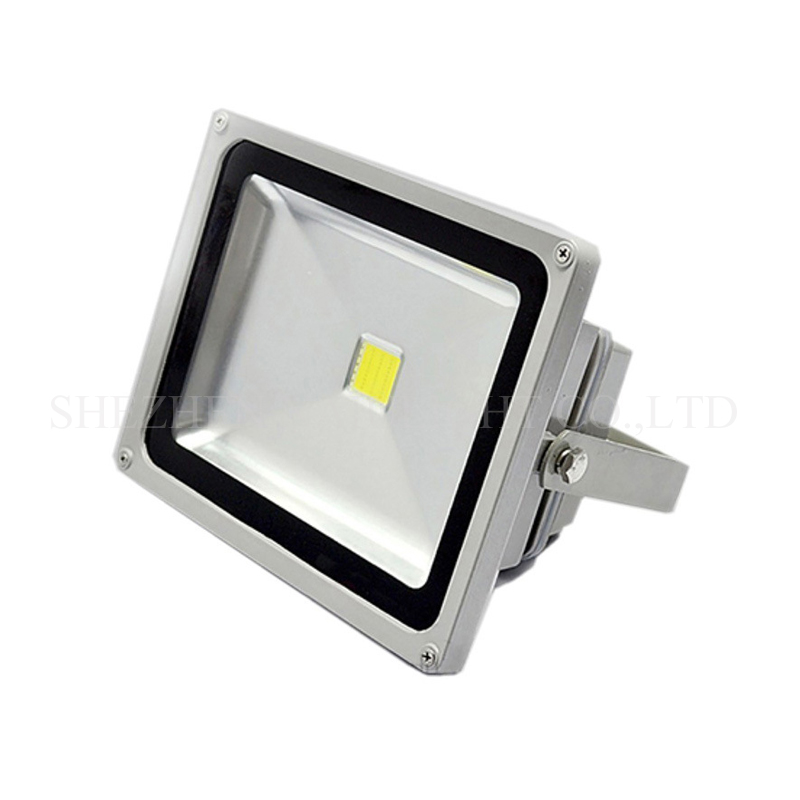

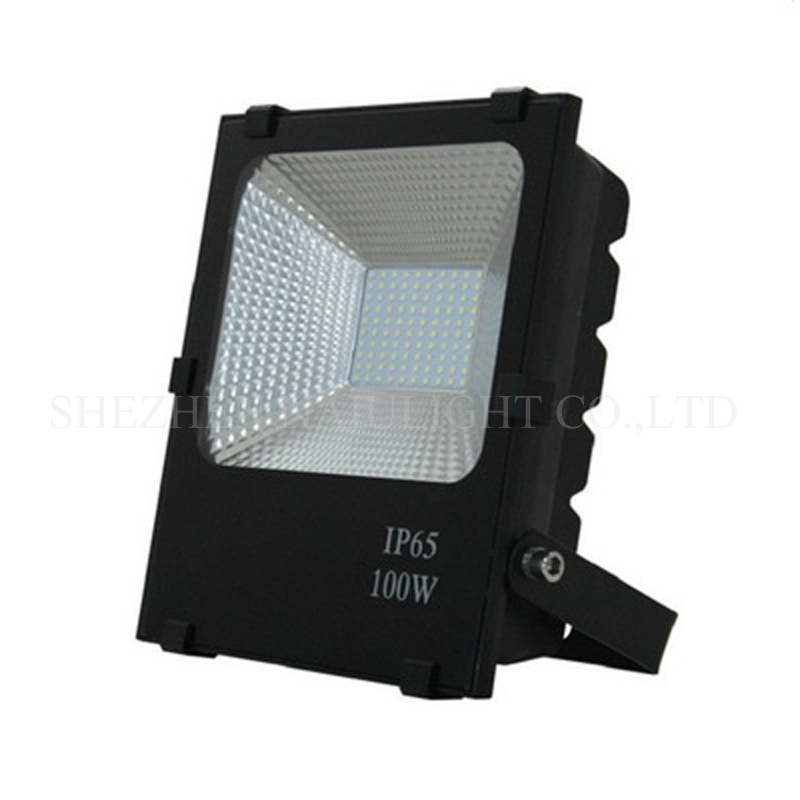

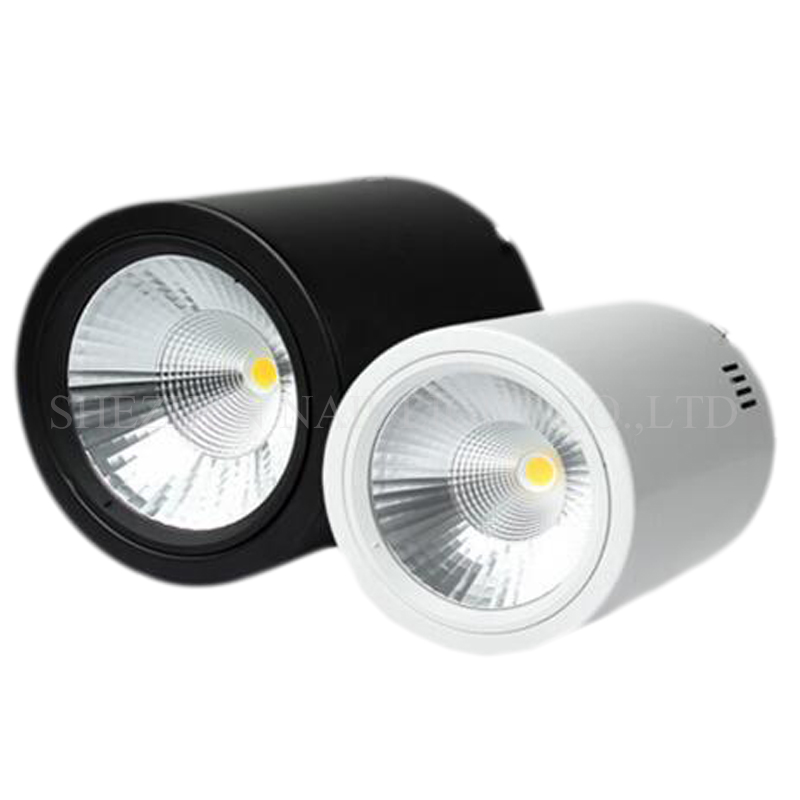

深圳南牛照明DMX512调光灯具产品类别展示：
